22.  Методология функционального моделирования SADT. Стандарт IDEF0. Моделирование бизнес-процессов. Стандартный бланк и условные обозначения. Диаграммы модели.



IDEF0 — Function Modeling — методология функционального моделирования и графическая нотация, предназначенная для формализации и описания бизнес-процессов. Отличительной особенностью IDEF0 является её акцент на соподчинённость объектов. В IDEF0 рассматривается логические отношения между работами, а не их временна́я последовательность.



Методологию IDEF0 можно считать следующим этапом развития хорошо известного графического языка описания функциональных систем SADT. Исторически, IDEF0, как стандарт был разработан в 1981 году в рамках обширной программы автоматизации промышленных предприятий, которая носила обозначение ICAM (Integrated Computer Aided Manufacturing) и была предложена департаментом Военно-Воздушных Сил США. Собственно семейство стандартов IDEF унаследовало свое обозначение от названия этой программы (IDEF=ICAM DEFinition). В процессе практической реализации, участники программы ICAM столкнулись с необходимостью разработки новых методов анализа процессов взаимодействия в промышленных системах. При этом кроме усовершенствованного набора функций для описания бизнес-процессов, одним из требований к новому стандарту было наличие эффективной методологии взаимодействия в рамках «аналитик-специалист». Другими словами, новый метод должен был обеспечить групповую работу над созданием модели, с непосредственным участием всех аналитиков и специалистов, занятых в рамках проекта.

В результате поиска соответствующих решений родилась методология функционального моделирования IDEF0. C 1981 года стандарт IDEF0 претерпел несколько незначительных изменений, в основном, ограничивающего характера, и последняя его редакция была выпущена в декабре 1993 года Национальным Институтом По Стандартам и Технологиям США.

Элементы заголовка диаграммы IDEF0

Поле	Назначение
USED AT	Используется для отражения внешних ссылок на данную диаграмму (заполняется на печатном документе вруч-1 ную)
Author, date, project	Содержит ФИО автора диаграммы, дату создания, дату последнего внесения изменений, наименование проекта, в рамках которого она создавалась
Notes 1 ... 10	При ручном редактировании диаграмм пользователи могут зачеркивать цифру каждый раз, когда они вносят очередное исправление
Status	Статус отражает состояние разработки или утверждения данной диаграммы. Это поле используется для реализа­ции формального процесса публикации с шагами пере­смотра и утверждения
Working	Новая диаграмма, глобальные изменения или новый автор для существующей диаграммы
Draft	Диаграмма достигла некоторого приемлемого для чита­телей уровня и готова для представления на утверждение
Recommended	Диаграмма одобрена и утверждена. Какие-либо измене­ния не предвидятся
Publication	Диаграмма готова для окончательной печати и пуб­ликации
Reader	ФИО читателя
[Date]	Дата знакомства читателя с диаграммой
Context	Набросок расположения функциональных блоков на ро­дительской диаграмме, на котором подсвечен деком­позируемый данной диаграммой блок. Для диаграммы самого верхнего уровня (контекстной диаграммы) в поле помещается контекст ТОР



Элементы "подвала" диаграммы IDEF0

Поле	Назначение
Node	Номер диаграммы, совпадающий с номером родительского функционального блока.
Title	Имя родительского функционального блока.
Number (еще называют С-N umber)	Уникальный идентификатор данной версии данной диаграммы. Таким образом, каждая новая версия данной диаграммы будет иметь новое значение в этом поле. Как правило, C-Number со­стоит из инициалов автора (которые предполагаются уникаль­ными среди всех аналитиков проекта) и последовательного уникального идентификатора, например SDO005. При публи­кации эти номера могут быть заменены стандартными номера­ми страниц. Если диаграмма замещает другую диаграмму, но­мер заменяемой диаграммы может быть заключен в скобки — SDO005 (SDO004). Это обеспечивает хранение истории изме­нений всех диаграмм модели.





Описание системы с помощью IDEFO называется функциональной моделью. Функциональная модель предназначена для описания существующих бизнес-процессов, в котором используются как естественный, так и графический языки. Для передачи информации о конкретной системе источником графического языка является сама методология IDEFO.



Методология IDEFO предписывает построение иерархической системы диаграмм - единичных описаний фрагментов системы. Сначала проводится описание системы в целом и ее взаимодействия с окружающим миром (контекстная диаграмма), после чего проводится функциональная декомпозиция - система разбивается на подсистемы и каждая подсистема описывается отдельно (диаграммы декомпозиции). Затем каждая подсистема разбивается на более мелкие и так далее до достижения нужной степени подробности.



Каждая IDEFO-диаграмм а содержит блоки и дуги. Блоки изображают функции моделируемой системы. Дуги связывают блоки вместе и отображают взаимодействия и взаимосвязи между ними.



Функциональные блоки (работы) на диаграммах изображаются прямоугольниками, означающими поименованные процессы, функции или задачи, которые происходят в течение определенного времени и имеют распознаваемые результаты. Имя работы должно быть выражено отглагольным существительным, обозначающим действие.



IDEFO требует, чтобы в диаграмме было не менее трех и не более шести блоков. Эти ограничения поддерживают сложность диаграмм и модели на уровне, доступном для чтения, понимания и использования.



Каждая сторона блока имеет особое, вполне определенное назначение. Левая сторона блока предназначена для входов, верхняя - для управления, правая - для выходов, нижняя - для механизмов. Такое обозначение отражает определенные системные принципы: входы преобразуются в выходы управление ограничивает или предписывает условия выполнения преобразований, механизмы показывают, что и как выполняет функция.



Блоки в IDEFO размещаются по степени важности, как ее понимает автор диаграммы. Этот относительный порядок называется доминированием. Доминирование понимается как влияние, которое один блок оказывает на другие блоки диаграммы. Например, самым доминирующим блоком диаграммы может быть либо первый из требуемой последовательности функций, либо планирующая или контролирующая функция, влияющая на все другие.



Наиболее доминирующий блок обычно размещается в верхнем левом углу диаграммы, а наименее доминирующий - в правом углу.



Расположение блоков на странице отражает авторское определение доминирования. Таким образом, топология диаграммы показывает, какие функции оказывают большее влияние на остальные. Чтобы подчеркнуть это, аналитик может перенумеровать блоки в соответствии с порядком их доминирования. Порядок доминирования может обозначаться цифрой, размещенной в правом нижнем углу каждого прямоугольника: 1 будет указывать на наибольшее доминирование, 2 - на следующее и т. д.



Взаимодействие работ с внешним миром и между собой описывается в виде стрелок, изображаемых одинарными линиями со стрелками на концах. Стрелки представляют собой некую информацию и именуются существительными.



В IDEFO различают пять типов стрелок.

Вход - объекты, используемые и преобразуемые работой для получения результата (выхода). Допускается, что работа может не иметь ни одной стрелки входа. Стрелка входа рисуется как входящая в левую грань работы.

Управление -.информация, управляющая действиями работы. Обычно управляющие стрелки несут информацию, которая указывает, что должна выполнять работа. Каждая работа должна иметь хотя бы одну стрелку управления, которая изображается как входящая в верхнюю грань работы.

Выход - объекты, в которые преобразуются входы. Каждая работа должна иметь хотя бы одну стрелку выхода, которая рисуется как исходящая из правой грани работы.

Механизм - ресурсы, выполняющие работу. Стрелка механизма рисуется как входящая в нижнюю грань работы. По усмотрению аналитика стрелки механизма могут не изображаться на модели.

Вызов - специальная стрелка, указывающая на другую модель работы. Стрелка вызова рисуется как исходящая из нижней части работы и используется для указания того, что некоторая работа выполняется за пределами моделируемой системы.

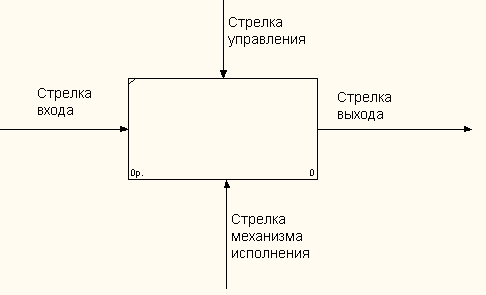

Рис. 2.1 Типы стрелок

В методологии IDEFO требуется только пять типов взаимодействий между блоками для описания их отношений: управление, вход, обратная связь по управлению, обратная связь по входу, выход-механизм. Связи по управлению и входу являются простейшими, поскольку они отражают прямые воздействия, которые интуитивно понятны и очень просты.

Рис. 2.2. Связь по выходу

Рис. 2.3. Связь по управлению

Отношение управления возникает тогда, когда выход одного блока непосредственно влияет на блок с меньшим доминированием.

Обратная связь по управлению и обратная связь по входу являются более сложными, поскольку представляют собой итерацию или рекурсию. А именно выходы из одной работы влияют на будущее выполнение других работ, что впоследствии повлияет на исходную работу.

Обратная связь по управлению возникает тогда_; когда выход некоторого блока влияет на блок с большим доминированием.

Связи «выход-механизм» встречаются нечасто. Они отражают ситуацию, при которой выход одной функции становится средством достижения цели для другой.

Связи «выход-механизм» характерны при распределении источников ресурсов (например, требуемые инструменты, обученный персонал, физическое пространство, оборудование, финансирование, материалы).

В IDEFO дуга редко изображает один объект. Обычно она символизирует набор объектов. Так как дуги представляют наборы объектов, они могут иметь множество начальных точек (источников) и конечных точек (назначений). Поэтому дуги могут разветвляться и соединяться различными способами. Вся дуга или ее часть может выходить из одного или нескольких блоков и заканчиваться в одном или нескольких блоках.

Разветвление дуг, изображаемое в виде расходящихся линий, означает, что все содержимое дуг или его часть может появиться в каждом ответвлении. Дуга всегда помечается до разветвления, чтобы дать название всему набору. Кроме того, каждая ветвь дуги может быть помечена или не помечена в соответствии со следующими правилами:

·         непомеченные ветви содержат вес объекты, указанные в метке дуги перед разветвлением;

·         ветви, помеченные после точки разветвления, содержат все объекты или их часть, указанные в метке дуги перед разветвлением.

Слияния дуг в IDEFO, изображаемое как сходящиеся вместе линии, указывает, что содержимое каждой ветви идет на формирование метки для дуги, являющейся результатом слияния исходных дуг. После слияния результирующая дуга всегда помечается для указания нового набора объектов, возникшего после объединения. Кроме того, каждая ветвь перед слиянием может помечаться или не помечаться в соответствии со следующими правилами:

Рис. 2.6. Связь выход-механизм

·         непомеченные ветви содержат вес объекты, указанные в общей метке дуги после слияния;

·         помеченные перед слиянием ветви содержат все или некоторые объекты из перечисленных в общей метке после слияния,

Существуют следующие типы диаграмм:

·         Контекстная диаграмма

·         Диаграмма декомпозиции – используется для детального описания работы какого-либо блока контекстной диаграммы.

·         Дерево модели – обзорная диаграмма, показывающая структуру всей модели. Как правило, вершина дерева соответствует контекстному блоку, под вершиной выстраивается вся иерархия блоков модели.

·         Презентационная диаграмма
