11.  Диаграмма деятельности и правила ее построения. «Плавательные дорожки». Примеры.



При моделировании поведения проектируемой или анализируемой программной системы возникает необходимость не только представить процесс изменения ее состояний, но и детализировать особенности алгоритмической и процедурной реализации выполняемых системой операций. Для этой цели, как правило, используются блок-схемы или структурные схемы алгоритмов.

Для моделирования процесса выполнения операций в языке UML используются диаграммы деятельности. Применяемая в них графическая нотация во многом похожа на нотацию диаграммы состояний, поскольку на диаграммах деятельности также присутствуют обозначения состояний и переходов. Отличие заключается в семантике состояний, которые используются для представления деятельности и действий, а также в отсутствии на переходах сигнатуры событий. Каждое состояние на диаграмме деятельности соответствует выполнению некой операции, а переход в следующее состояние происходит только после завершения выполнения этой операции. Диаграмма деятельности представляется в форме графа деятельности, вершинами которого являются состояния действия или деятельности, а дугами - переходы от одного состояния действия к другому.

Диаграммы деятельности - частный случай диаграмм состояний. В контексте языка UML деятельность представляет собой совокупность отдельных вычислений, выполняемых автоматом. При этом отдельные элементарные вычисления могут приводить к результату или действию. На диаграмме деятельности отображается логика или последовательность перехода от одной деятельности к другой, при этом внимание фиксируется на результате деятельности.

Состояние деятельности (activity state) - состояние в графе деятельности, которое служит для представления процедурной последовательности действий, требующих определенного времени.

Переход из состояния деятельности происходит после выполнения специфицированной в нем ду-деятельности, при этом ключевое слово do в имени деятельности не указывается. Состояние деятельности не может иметь внутренних переходов, поскольку оно является элементарным. Деятельность, описанная в состоянии деятельности, не может быть прервана никакими внешними событиями. Обычное использование состояния деятельности заключается в моделировании подпроцесса выполнения отдельных алгоритмов или процедур.

Состояние действия (action state) - специальный случай состояния с некоторым входным действием и, по крайней мере, одним выходящим из состояния переходом.

Переход из состояния действия происходит после завершения входного действия. Состояние действия не может иметь внутренних переходов, поскольку оно является элементарным. Обычное использование состояния действия заключается в моделировании шага выполнения алгоритма или процедуры в рамках одного потока управления.

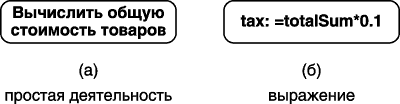

Графически состояния деятельности и действия изображаются одинаковой фигурой, напоминающей прямоугольник, боковые стороны которого заменены выпуклыми дугами (рис. 11.1). Внутри этой фигуры записывается имя состояния деятельности (рис. 11.1, а) или действия (рис. 11.1, б) в форме выражения (expression), которое должно быть уникальным в пределах одной диаграммы деятельности.

Рис. 11.1.  Графическое изображение состояний деятельности и действия

Действие может быть записано на естественном языке, псевдокоде или языке программирования. Никаких дополнительных или неявных ограничений при записи действий не накладывается.

Состояние под-деятельности (subactivity state) - состояние в графе деятельности, которое служит для представления неатомарной последовательности шагов процесса.

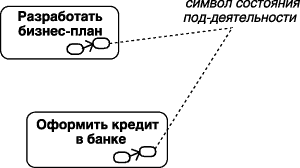

Это состояние является графом деятельности и обозначается специальной пиктограммой в правом нижнем углу символа состояния действия (рис. 11.2). Данная конструкция может применяться к любому элементу языка UML, который поддерживает "вложенность" своей структуры. При этом пиктограмма может быть дополнительно помечена типом вложенной структуры.

Рис. 11.2.  Графическое изображение состояния под-деятельности

Один из наиболее значимых недостатков обычных блок-схем или структурных схем алгоритмов связан с проблемой изображения параллельных ветвей отдельных вычислений. Поскольку распараллеливание вычислений существенно повышает общее быстродействие программных систем, необходимы графические примитивы для представления параллельных процессов. В диаграммах деятельности с этой целью используется специальный символ для разделения и слияния параллельных вычислений или потоков управления. Это прямая черточка, аналогичная обозначению параллельных переходов для диаграмм состояний.

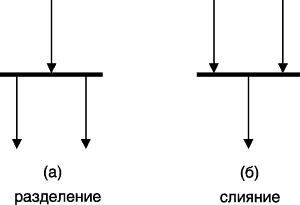

На диаграммах деятельности такая черточка изображается отрезком горизонтальной, реже - вертикальной, линии, толщина которой несколько шире линий простых переходов диаграммы деятельности. При этом разделение (fork) имеет один входящий переход и несколько выходящих (рис. 11.4, а), которые изображаются отрезками вертикальных, реже - горизонтальных, линий. Слияние (join), наоборот, имеет несколько входящих переходов и один выходящий (рис. 11.4, б). Параллельные переходы на диаграмме деятельности можно изображать в удлиненной форме, а входящие и выходящие переходы вертикальными стрелками.



Дорожки

Диаграммы деятельности могут быть использованы не только для спецификации алгоритмов вычислений или потоков управления в программных системах. Не менее важная область их применения связана с моделированием бизнес-процессов. В этом контексте деятельность любой компании или фирмы представляет собой не что иное, как совокупность отдельных действий, работ, операций, направленных на достижение требуемого результата.

Однако применительно к бизнес-процессам желательно выполнение каждого действия ассоциировать с конкретным подразделением компании. В этом случае подразделение будет нести ответственность за реализацию определенных действий, а сам бизнес-процесс представляется в виде переходов действий из одного подразделения к другому. Для моделирования этих особенностей в языке UML предложена специальная конструкция, получившая название дорожки.

Дорожка (swimlane) - графическая область диаграммы деятельности, содержащая элементы модели, ответственность за выполнение которых принадлежит отдельным подсистемам.

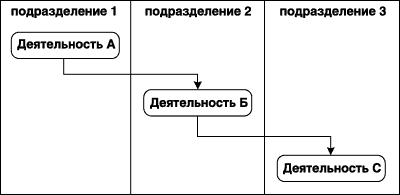

В данном случае имеется в виду визуальная аналогия с плавательными дорожками в бассейне, если смотреть на соответствующую диаграмму деятельности сверху. При этом все состояния на диаграмме деятельности делятся на группы, разграниченные вертикальными линиями. Две соседних линии и образуют дорожку, а группа состояний между этими линиями выполняется организационным подразделением (отделом, группой, отделением, филиалом) или сотрудником компании (рис. 11.6). В последнем случае принято указывать должность сотрудника, ответственного за выполнение определенных действий.

Названия подразделений или должностей явно указываются в верхней части дорожки. Пересекать линию дорожки могут только переходы, которые в этом случае обозначают выход или вход потока управления в соответствующее подразделение компании. Порядок следования дорожек не несет какой-либо семантической информации и определяется соображениями удобства.

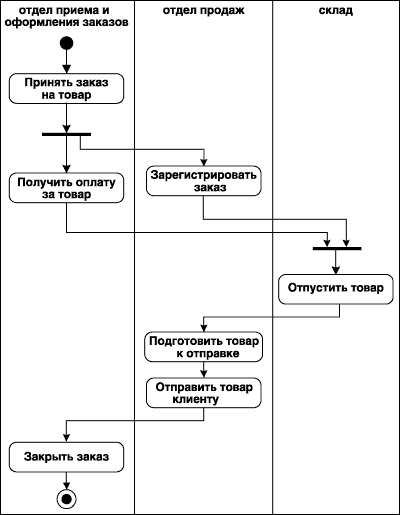

Рис. 11.6.  Вариант диаграммы деятельности с дорожками

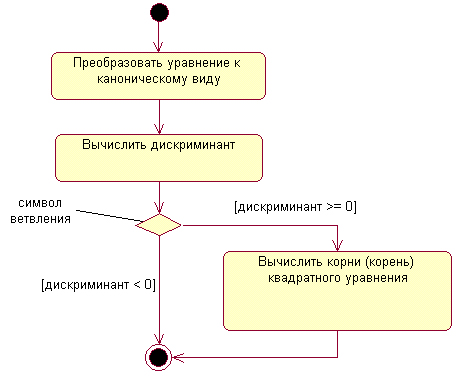

Пример.
